GTX-A 수도권광역급행철도

종합상황실

안전하고 편리한 수도권광역급행철도(GTX-A)선의 열차 운행을 위해 차량기지 내 열차 입환 취급 및 입·출고 관리, 본선 열차 운행 감시 등 통제 업무와 각종 설비(전기, 신호, 통신, 기계, 승강, 환기설비 등) 및 시스템의 동작상태를 감시하는 장소입니다. 이례 상황 발생 시에는 내용을 정확히 파악하여 고객 안전을 최우선으로 병발 사고 방지 및 신속한 조치로 사고나 장애로 인한 영향이 최소화되도록 후속 업무를 진행합니다. 또한 불편 사항에 대한 신속 처리의 민원업무(콜센터)와 열차가 운행되지 않는 심야 시간대에는 각종 설비의 정상 기능 확보를 위한 유지보수 관련 작업 통제 업무를 수행하고 있습니다.
GTX-A 열차 이용 시 가장 안전하고 편안하게 여행할 수 있도록 최선의 노력을 다하겠습니다.

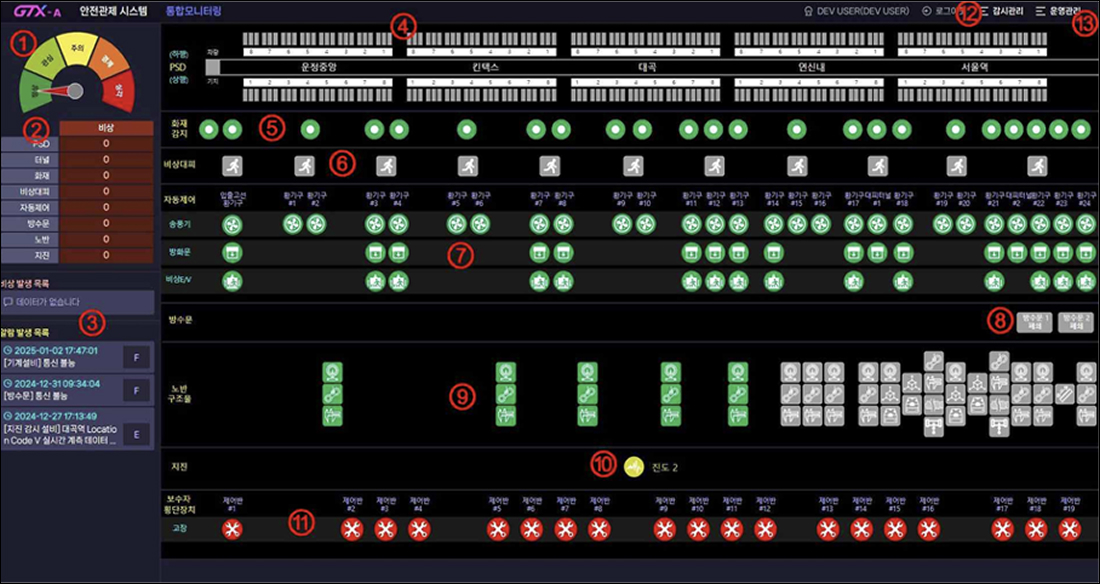

안전관제시스템

1
안전정보 현황판 : 전체 감시 상황을 통합하여 비상 및 알람 발생 건수에 따라 총 5단계(정상, 관심, 주의, 경계, 심각)
2
감시 종류 별 비상 발생 건수 : 각 감시 설비 별 비상 상황 발생 건수를 표시한다.
3
비상/알람 발생 목록 : 현재 발생된 비상과 알람을 리스트 형식으로 표시한다.
4
PSD 감시 : 각 역사의 PSD 상태(열림/닫힘/이상)를 한눈에 표시한다.
5

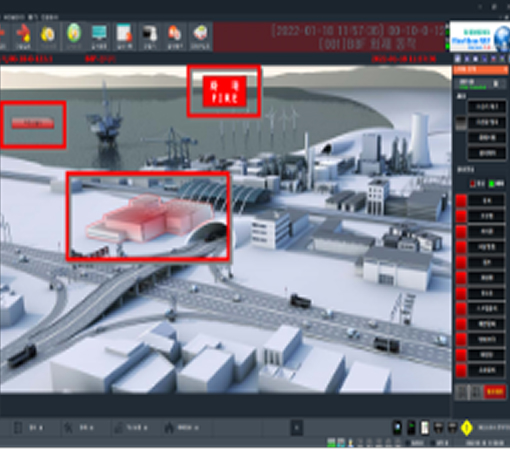

화재 감시 : 각 위치 별로 설치된 화재감시 설비의 화재발생 감지 상태를 표시한다.
6

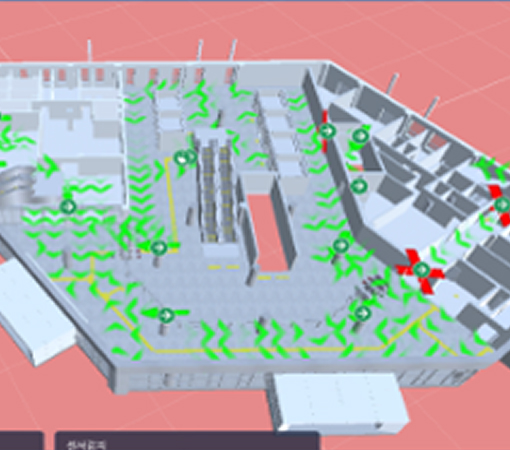

비상대피 감시 : 각 위치 별로 설치된 비상대피 유도 발생 상태를 표시한다.
7
자동제어설비 감시 : 각 위치 별로 설치된 자동제어설비(송풍기/방화문/비상EL)의 동작 및 고장 상태를 표시한다.
8

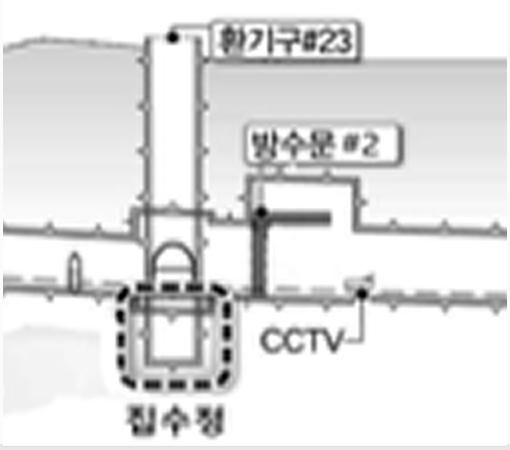

방수문 감시 : 한강 양쪽에 설치된 방수문의 상태(열림/폐쇄)를 표시한다.
9

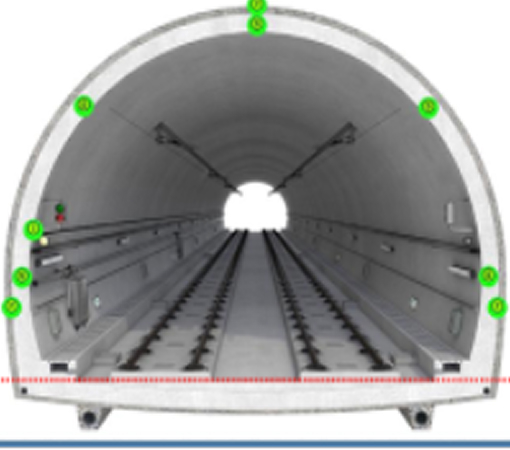

노반구조물계측 감시 : 각 위치 별로 설치된 노반구조물계측기(내공변위계, 라이닝응력계, 간극 수압계, 구조물경사계, 누수감지계 등)의 감지 상태를 표시한다.
10

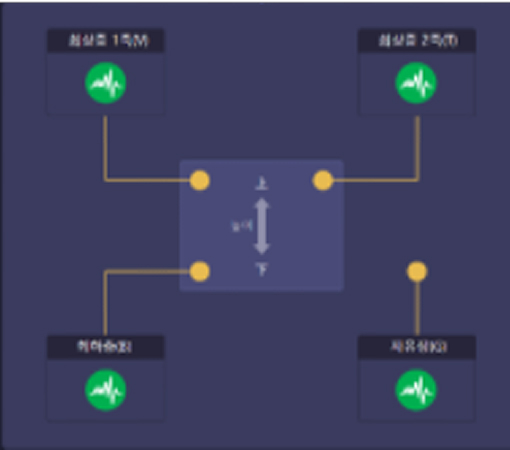

지진 감시 : 대곡역에 설치된 지진감시 설비의 지진발생 상황을 표시한다.
11

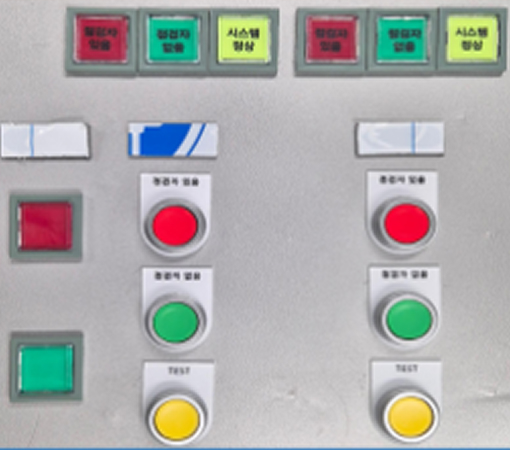

보수자 횡단장치 : 각 위치 별로 설치된 보수자횡단장치제어반의 상태(고장)를 표시한다.
12
개별 감시화면 선택 : 각 감시 설비별로 개별 감시 상세화면을 선택한다.
13
운영관리 선택 : 관리자의 안전관제 운영을 위한 운영관리를 선택한다.

수도권광역급행철도에이선(GTX-A)에는 우리나라 철도운영기관 중 최초로 도입된 ‘안전관제시스템’을 설치 운영 중에 있으며, 이는 대심도 열차 운행에 있어서 고객 안전 확보의 가장 핵심 역할을 수행하는 설비입니다.
종합상황실의 여러 가지 안전설비 중 가장 중요한 설비로 안전 정보 현황, PSD, 화재, 비상 대피, 자동제어설비, 방수문, 노반 구조물 계측, 지진 설비를 감시하고 작업자들의 안전을 책임지기 위해 보수자 횡단 장치 상태 확인이 가능합니다. 모든 제반 설비가 표시되도록 총괄 설치되어 있어서 안전한 열차 운행이 가능합니다.
안전 정보 현황판을 통해 전체 감시 상황을 통합하여 비상 및 알람 발생 건수에 따라 총 5단계(정상, 관심, 주의, 경계, 심각)의 그래프로 한눈에 현황 파악이 가능하여 이례 상황 발생 시 신속한 대응이 가능합니다.
